Macetero Personalizado IES CAROLINA CORONADO

Descripción detallada de la actividad:

La actividad consiste en diseñar un macetero personalizado, utilizando software de diseño 3D, como es el Tinkercad. Para la personalización utilizaremos el logo del IES Carolina Coronado.

Profesor: Abel Luis Cuéllar Rojas

¿Qué alumnado ha participado?

Diver 1 _3º ESO

Asignatura: Ámbito Práctico

¿Cuál es el objetivo principal de la actividad?

El objetivo principal es crear un macetero personalizado para el invernadero de la familia Agojardinería, utilizando los recursos disponibles en el Centro y aplicando la tecnología como el uso de PLA reciclado extruido en la impresora 3D.

Relación con el proyecto presentado.

El uso sostenible del agua al utilizar maceteros pequeños y como elemento para el Invernadero.

¿Cómo se ha llevado a cabo?

El proceso consiste en crear o diseñar un macetero en software 3D. Incluir el logo del Centro.

Partiendo de figuras geométricas como son el cono y el cubo conseguir integrarlos para confeccionar un objeto 3D en forma de macetero.

A partir del logo del IES Carolina Coronado, separar la parte de imagotipo, convertir su formato para ser interpretado en software de diseño 3D Tinkercad  para extruir su forma y adaptarla en la superficie circular del cono.

Una vez diseñado el producto, exportarlo al software de laminación Cura, que se encargará de dividirlo en capas laminares para poder ser interpretado por la impresora 3D.

Preparar y calibrar la impresora 3D para ser impreso.

Elementos tecnológicos específicos utilizados: herramientas tecnológicas, páginas web, softwares específicos, elementos multimedia…

Software diseño 3D: Tinkercad

Software de laminación Cura Ultimaker

Tiempo dedicado:

14 Horas; el tiempo de impresión es lo que más dura

Tiempo de preparación.  1h

Número de sesiones con el alumnado. 4 horas

 Elementos multimedia que documenten el desarrollo de la actividad: imágenes, vídeos, etc.

Diseño de macetero personalizado. Construcción en Tinkercad

Diseño de macetero personalizado. Finalizado en Tinkercad

Escalado. Cura Ultimaker

Laminación en capas. Ultimaker Cura

Impresión 3D

Macetero finalizado

Logo

INSTALACION DE PROGRAMADOR SOLAR. (II).

 Instalación de programador y electroválvulas: sistema alimentado por energía solar. Segunda parte.

Los alumnos realizan la instalación real de dos electroválvulas de 9v que se gestiona con un programador inalámbrico, todo el sistema se alimenta con una batería autónoma que se recarga de manera permanente con un panel solar. El sistema entero es de la empresa RAIN, la instalación se realiza dando servicio a dos zonas de riego para los arriates  del centro. Con esta instalación de riego vamos a reducir el consumo de agua en un 80% ya que en la zona instalada se regaba con manguera, otra ventaja añadida será que las plantaciones de arboles muy jóvenes que se han hecho este curso; quedan asistidas de riego durante todo el verano.

Alumnos: Segundo Curso del Grado Básico Agrojardinería y Composiciones Florales

Profesor: Cayetano Polo Rasero.

Materia: Instalación de jardines y zonas verdes. Sistemas de riego

Recursos empleados: Electroválvulas de 9 v (2 unidades), programador y panel solar de RAIN.

Desarrollo de la actividad: Los alumnos realizan la instalación dirigida por el profesor , para completar esta operación deben resolver las siguientes cuestiones,

1.- ¿Cómo fijar el panel solar en la parcela?

2.- ¿Cómo se realizar las conexiones del programador al panel solar?.

3.- ¿Cómo se realizar las conexiones del programador a las electroválvulas?.

3.- ¿Cómo explicar la operación para que se pueda replicar?.

Una vez resueltas estas cuestiones, los alumnos realizan la operación y establecen una secuencia de fotografías y graban un videos para explicar cada uno de los pasos que han realizado en la instalación.

Dificultades encontradas: El principal problema que se encuentran los alumnos ha sido organizar el trabajo real, secuenciar la operación en pasos de manera que les fuera sencillo explicar como han hecho la instalación.

INSTALACIÓN DE PROGRAMADOR SOLAR. INSTALACIÓN REAL.

Tiempo dedicado: La realización de la actividad nos ha llevado unas cinco sesiones, en una primera sesión han planificado la actividad (1 hora), durante tres clases han realizado la instalación del programador con las electroválvulas y el panel solar, incluyendo las fotografías (3 horas) y una hora mas para grabar el video con la explicación.

Periodicidad: Única, han sido cinco clases consecutivas a lo largo de una semana.

Posibilidad de mejora: Puede ser positivo aumentar la profundidad de la explicación mediante la grabación de un video con mas calidad que permita replicar la operación a otros alumnos (con el móvil no ha sido posible).

Desarrollo de la actividad.

Imagen del sistema completo, donde se ven las electroválvulas, el programador y el panel solar en su orden de instalación.

Imagen de las electroválvulas, ya conectadas a la red de riego.

Imagen 1

Imagen2

En las imagenes 1 y 2 se ve el sistema de conexiones estancas, son conexiones eléctricas tipo enchufe que llevan una protección roscada de goma que impiden que entre agua y evitan que haya ningún cortocircuito. Así queda asegurado que se recarga la batería desde el panel solar en el caso de la imagen 1 y que hay comunicación correcta entre las electroválvulas y el programador en el caso de la imagen 2.

Explicación de la actividad mediante la grabación de un video:

Los alumnos explican los pasos para la instalación de sistema.

 Enlace de acceso directo al video:

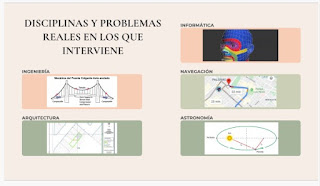

Aplicaciones de la Geometría Analítica en Invernaderos y Plantas

 Los alumnos de 4º Eso exploran cómo la geometría analítica se utiliza hoy en día en tecnologías avanzadas y cómo puede ser una herramienta clave en las profesiones del futuro.



Profesor: Maite Orellana

Alumnos: 4ºESO

La geometría analítica no solo es útil para resolver problemas abstractos, sino que tiene aplicaciones muy prácticas en la agricultura moderna y el diseño de invernaderos. Usando coordenadas, rectas, curvas y distancias, podemos optimizar el espacio, la luz y el agua, mejorando la producción de plantas.

Objetivo General del Alumno:

 Aplicar los conceptos de geometría analítica (como coordenadas, rectas, distancias y curvas) en el diseño y organización de un invernadero, para comprender su utilidad en contextos reales relacionados con la agricultura y el uso eficiente del espacio.

Los alumnos investigan  y desarrollan trabajos sobre ello.





INSTALACION DE PROGRAMADOR SOLAR. (I).

 Instalación de programador y electroválvulas: sistema alimentado por energía solar. Primera parte.

Los alumnos estudian la actividad que vamos a realizar consistente en la instalación de un sistema de riego de dos ramales automatizado mediante un programador buleto y dos electroválvulas; todo el sistema funciona con una batería de 9v que se recarga de manera continua con un panel solar. Este sistema de riego se utilizará para resolver problemas de presión en las zonas con arboles de sobra recién plantados. En esta primera parte se elabora una infografía informativa.

Alumnos: Segundo Curso del Grado Básico Agrojardinería y Composiciones Florales

Profesor: Cayetano Polo Rasero.

Materia: Instalación de jardines y zonas verdes. Sistemas de riego

Recursos empleados: Ordenadores portátiles del aula del futuro y el panel digital del aula de referencia.

Desarrollo de la actividad: Los alumnos realizan una investigación dirigida por el profesor en el que tienen que resolver la siguientes cuestiones.

1.- ¿Qué es un automatismo solar?

2.- ¿Para qué sirve?.

3.- ¿Dónde lo vamos a usar?.

4.- ¿Cómo se instala?.

5.- ¿Qué ventajas nos ofrece? (o inconvenientes)

Una vez resueltas estas cuestiones, los alumnos exponen en el aula sus conclusiones empleando el panel digital de la misma, estas conclusiones se comparten el el classroom de la clase.

De manera conjunta elaboran una infografía donde se recogen sus conclusiones.

Imagen 1

Imagen 2

Proceso de investigación de los alumnos (imagenes 1 y 2)

Dificultades encontradas: El principal problema que se encuentran los alumnos ha sido filtrar la información que encontraban en la red, lo hemos solucionado acotando las búsquedas a paginas profesionales como https://www.rain/es y hunter. También han tenido las instrucciones de instalación de los propios sensores de lluvia.

Es importante destacar que cuando ya se han solucionado los problemas de acceso a la web de la empresa hunter, pusimos la incidencia en rayuela y en un plazo aproximado de 10 días se ha solucionado quedando libre el acceso (que en la actividad de los sensores de lluvia estaba restringido)

INSTALACIÓN DE PROGRAMADOR SOLAR. INFOGRAFÍA.

Tiempo dedicado: La primera parte de la actividad actividad se ha desarrollado en cuatro clases y el tiempo de preparación ha sido 2 horas aproximadamente.

Periodicidad: Única, han sido cuatro clases consecutivas a lo largo de dos semanas.

Posibilidad de mejora: Puede ser positivo aumentar la profundidad de la investigación y hacer la actividad más larga en el tiempo, especialmente en temas relacionados con la estanqueidad de conexiones eléctricas ya que estas van a funcionar en entornos muy húmedos e incluso en arquetas inundadas como ha ocurrido en estas ultimas semanas de tanta lluvia.

Siguiente paso: Una vez realizado este estudio haremos la instalación real de los sensores , en la Segunda Parte de esta actividad.

Webs consultadas.

https://www.rain.es

https://www.hunterirrigation.com/es

INFOGRAFIA PROGRAMADOR PANEL SOLAR



INFOGRAFÍAS SOBRE MEDIDAS HIGIÉNICAS, PROCESADO Y CONSERVACIÓN DE VERDURAS EN EL INVERNADERO



Profesora Responsable: María de la Piedad Becerra Espino.

Los alumnos de 2º del Ciclo de Grado Superior de Dietética, divididos en grupos, tras haber elegido una hortaliza en el invernadero de nuestro centro, han elaborado unas infografías en la que han abordado los siguientes aspectos relacionados con el módulo de "Microbiología e Higiene Alimentaria":

•         Microorganismos alterantes y patógenos asociados la hortaliza.
•      Medidas higiénicas en la recolección, almacenamiento y antes del consumo.
•      Procesado y conservación de la hortaliza.

El objetivo que se persigue es aprender a elaborar infografías y mejorar así la competencia digital.

 Además, con esta actividad, los alumnos y alumnas entienden la necesidad de aplicar diferentes medidas higiénicas, desde la recolección de las verduras u hortalizas hasta el consumo de las mismas.

INSTALACIÓN DE SENSORES DE LLUVIA II

 Instalación de sensores de Lluvia, Segunda parte (y final).

Los alumnos realizan la instalación real de dos sensores de lluvia en los programadores de riego de los arriates de césped del centro, los sensores competan la domotización de estas parcelas de césped que se inicio el curso anterior con la instalación de programadores asistidos por bluetooth.

Alumnos: Segundo Curso del Grado Básico Agrojardinería y Composiciones Florales

Profesor: Cayetano Polo Rasero.

Materia: Instalación de jardines y zonas verdes. Sistemas de riego

Recursos empleados: Sensores de lluvia de la marca HUNTER, y programadores vía bluetooth de RainBIrd (ya instalados en el curso anterior).

Desarrollo de la actividad: Los alumnos realizan la instalación dirigida por el profesor , para completar esta operación deben resolver las siguientes cuestiones,

1.- ¿Cómo fijar el sensor en la parcela?

2.- ¿Cómo se realizar las conexiones?.

3.- ¿Cómo explicar la operación para que se pueda replicar?.

Una vez resueltas estas cuestiones, los alumnos realizan la operación y establecen una secuencia de fotografías y graban un podcast para explicar cada uno de los pasos que han realizado en la instalación.

Dificultades encontradas: El principal problema que se encuentran los alumnos ha sido organizar el trabajo real, secuenciar la operación en pasos de manera que les fuera sencillo explicar como han hecho la instalación.

INSTALACIÓN DE SENSORES DE LLUVIA. INSTALACIÓN REAL.

Tiempo dedicado: La realización de la actividad nos ha llevado unas cinco sesiones, en una primera sesión han planificado la actividad (1 hora), durante tres clases han realizado la instalación de los sensores, incluyendo las fotografías (3 horas) y una hora mas para grabar el podcast con la explicación.

Periodicidad: Única, han sido cinco clases consecutivas a lo largo de una semana.

Posibilidad de mejora: Puede ser positivo aumentar la profundidad de la explicación mediante la grabación de un video con calidad que permita replicar la operación a otros alumnos (con el móvil no ha sido posible).

Desarrollo de la actividad.

Explicación de la actividad mediante la grabación de un podcast:

Los alumnos explican los pasos para la instalación de los sensores.

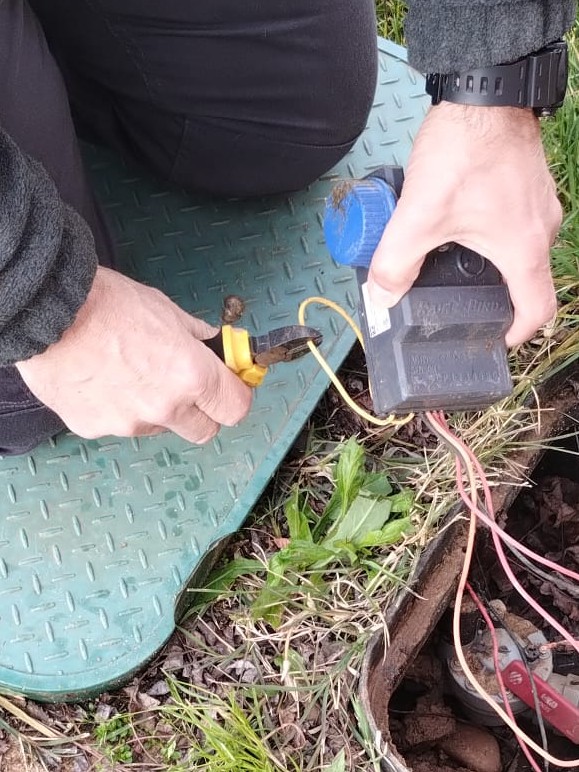

Preparación.- Fijación de los sensores de lluvia con estacas al terreno.

Paso 1.- Corte del cable puente en el programador (cable amarillo).

Paso 2.- Conexiones: Se conectan los dos cables del sensor de lluvia a las dos secciones del cable puente (cable amarillo).

Paso 3.- Encintado de las conexiones, trabajo terminado.

INSTALACIÓN DE SENSORES DE LLUVIA (I)



Instalación de sensores de Lluvia, Primera parte.

Los alumnos estudian la actividad que vamos a realizar consistente en la instalación de dos sensores de lluvia en los programadores de riego de los arriates de césped del centro, en esta primera parte se elabora una infografía informativa.

Alumnos: Segundo Curso del Grado Básico Agrojardinería y Composiciones Florales

Profesor: Cayetano Polo Rasero.

Materia: Instalación de jardines y zonas verdes. Sistemas de riego

Recursos empleados: Ordenadores portátiles del aula del futuro y el panel digital del aula de referencia.

Desarrollo de la actividad: Los alumnos realizan una investigación dirigida por el profesor en el que tienen que resolver la siguientes cuestiones.

1.- ¿Qué es un sensor de lluvia?

2.- ¿Para qué sirve un sensor de lluvia?.

3.- ¿Dónde lo vamos a usar?.

4.- ¿Cómo se instala?.

5.- ¿Qué ventajas nos ofrece? (o inconvenientes)

Una vez resueltas estas cuestiones, los alumnos exponen en el aula sus conclusiones empleando el panel digital de la misma, estas conclusiones se comparten el el classroom de la clase.

De manera conjunta elaboran una infografía donde se recogen sus conclusiones.

Dificultades encontradas: El principal problema que se encuentran los alumnos ha sido filtrar la información que encontraban en la red, lo hemos solucionado acotando las búsquedas a paginas profesionales como https://www.rainbird.com/es/eur y hunter. También han tenido las instrucciones de instalación de los propios sensores de lluvia.

Es importante destacar que cuando accedemos a la página web de la casa comercial HUNTER (https://www.hunterirrigation.com/es), la wifi del cetro nos bloquea el acceso, de momento lo hemos solucionado accediendo través de mi teléfono móvil y también hemos rellenado el formulario que se presenta (cuando se deniega el acceso) solicitando que se abra ya que es una web comercial de gran utilidad.

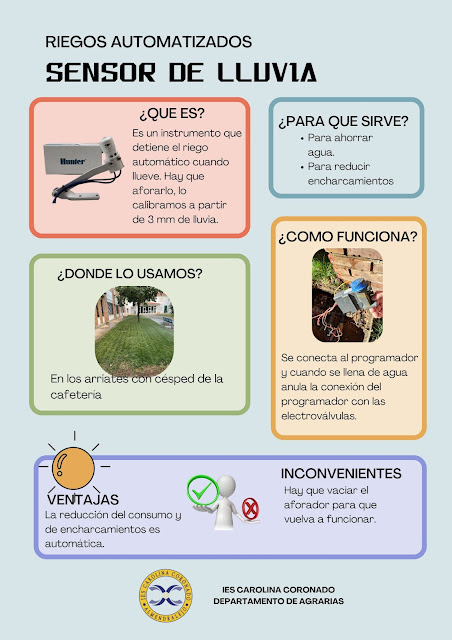

INSTALACIÓN DE SENSORES DE LLUVIA. INFOGRAFÍA.

Tiempo dedicado: La primera parte de la actividad actividad se ha desarrollado en cuatro clases y el tiempo de preparación ha sido 2 horas aproximadamente.

Periodicidad: Única, han sido cuatro clases consecutivas a lo largo de dos semanas.

Posibilidad de mejora: Puede ser positivo aumentar la profundidad de la investigación y hacer la actividad más larga en el tiempo, especialmente en temas relacionados con la instalación de piezas y cableado.

Siguiente paso: Una vez realizado este estudio haremos la instalación real de los sensores , en la Segunda Parte de esta actividad.

Webs consultadas.

https://www.rainbird.com/es/eur

https://www.hunterirrigation.com/es

Alumnos en el proceso de elaboración de la infografía:

Resultado final: Infografía Realizada.

ENLACE DE ACCESO A LA INFOGRAFÍA
